Как выбрать фасадные панели большого формата: размеры, швы и монтаж

Что называют фасадными панелями большого формата

Крупноформатные алюминиевые панели — это облицовочные элементы увеличенного размера, которые применяют для фасадов, входных групп, порталов, колонн, козырьков и крупных декоративных участков. Их формат подбирают не только по площади стены, но и по конструкции панели, возможностям производства, транспортировки и монтажа.

Главная особенность больших панелей — возможность уменьшить количество видимых швов. За счёт этого фасад выглядит более цельным и спокойным. Однако чем крупнее элемент, тем выше требования к его жёсткости, плоскостности, опорам и точности установки.

Для нестандартных объектов разработка крупноформатной облицовки может выполняться в рамках фасадных элементов для сложной архитектуры .

Как выбрать размер панели

Размер панели определяют по нескольким группам факторов: конструкции изделия, высоте здания, ветровым воздействиям, расстоянию между опорами, геометрии фасада, способу монтажа и условиям доставки.

Нельзя выбирать максимально возможный формат только ради уменьшения швов. Иногда несколько средних элементов обеспечивают более удобный монтаж, меньший риск повреждений и лучшую ремонтопригодность.

При выборе размеров учитывают:

• ширину и высоту облицовываемой поверхности;
• шаг оконных и дверных проёмов;
• расположение этажных поясов и горизонтальных линий;
• формат исходного материала;
• жёсткость и толщину панели;
• количество и положение точек крепления;
• возможности подъёма и установки;
• доступ к фасаду при последующем обслуживании.

Крупноформатные алюминиевые панели и жёсткость

Увеличение размера элемента приводит к росту требований к его жёсткости и устойчивости к прогибу. Панель должна сохранять плоскость между точками крепления и предсказуемо передавать нагрузку на подсистему.

При выборе конструкции проверяют толщину, состав заполнения, наличие усилений, расстояние между опорами и тип крепления. Для сложных элементов дополнительно учитывают вырезы, радиусы, кромки и ослабленные зоны.

Для крупного формата проверяют:

• массу одного элемента;
• допустимый прогиб;
• жёсткость панели;
• расстояние между точками опирания;
• ветровую нагрузку;
• положение усилений и закладных;
• возможность временной фиксации при монтаже;
• безопасность подъёма и перемещения панели.

Какие швы выбрать для большого фасада

Швы между панелями формируют ритм фасада, компенсируют монтажные допуски и позволяют учитывать температурные перемещения. Их ширина и устройство должны быть согласованы до изготовления элементов.

Слишком узкий шов может затруднить монтаж и компенсацию отклонений. Слишком широкий стык изменит архитектурный рисунок и может увеличить визуальное дробление фасада.

При проектировании швов учитывают:

• размеры и геометрию панелей;
• температурные деформации;
• монтажные допуски подсистемы;
• тип кромок и торцов;
• открытый или закрытый характер стыка;
• примыкание к окнам, дверям и углам;
• возможность отвода воды и обслуживания;
• направление декоративного рисунка.

Виды фасадных швов

Конкретный тип стыка зависит от архитектурной задачи и фасадной системы. На практике применяют открытые, закрытые, теневые и комбинированные решения.

Как связать размеры панелей с архитектурной раскладкой

Хорошая раскладка не просто делит фасад на одинаковые прямоугольники. Она учитывает окна, двери, колонны, парапеты, цоколь, кровлю и входные группы. Швы должны поддерживать архитектурную логику здания.

В раскладке согласовывают:

• вертикальные и горизонтальные оси;
• привязку швов к оконным проёмам;
• ширину панелей на углах;
• расположение доборных элементов;
• переходы между разными покрытиями;
• порядок нумерации и монтажа;
• зоны доступа для обслуживания;
• повторяемость элементов и оптимизацию производства.

При сложной конфигурации здания раскладку лучше выполнять до утверждения формата. Это позволяет заранее увидеть узкие доборные элементы, чрезмерно большое количество типоразмеров и потенциально сложные монтажные зоны.

Транспортировка и монтаж больших панелей

Крупный элемент требует продуманной логистики от производства до фасада. Нужно учитывать размеры упаковки, маршрут доставки, подъём на объект, возможности строительной техники и порядок подачи панелей к месту монтажа.

Перед производством проверяют:

• возможность вывезти панель с производства;
• габариты транспорта и упаковки;
• размеры ворот, проёмов и проходов на объекте;
• возможность подъёма на нужную отметку;
• места временного хранения;
• защиту кромок и покрытия;
• порядок подачи деталей по монтажной раскладке;
• необходимость специальных траверс или приспособлений.

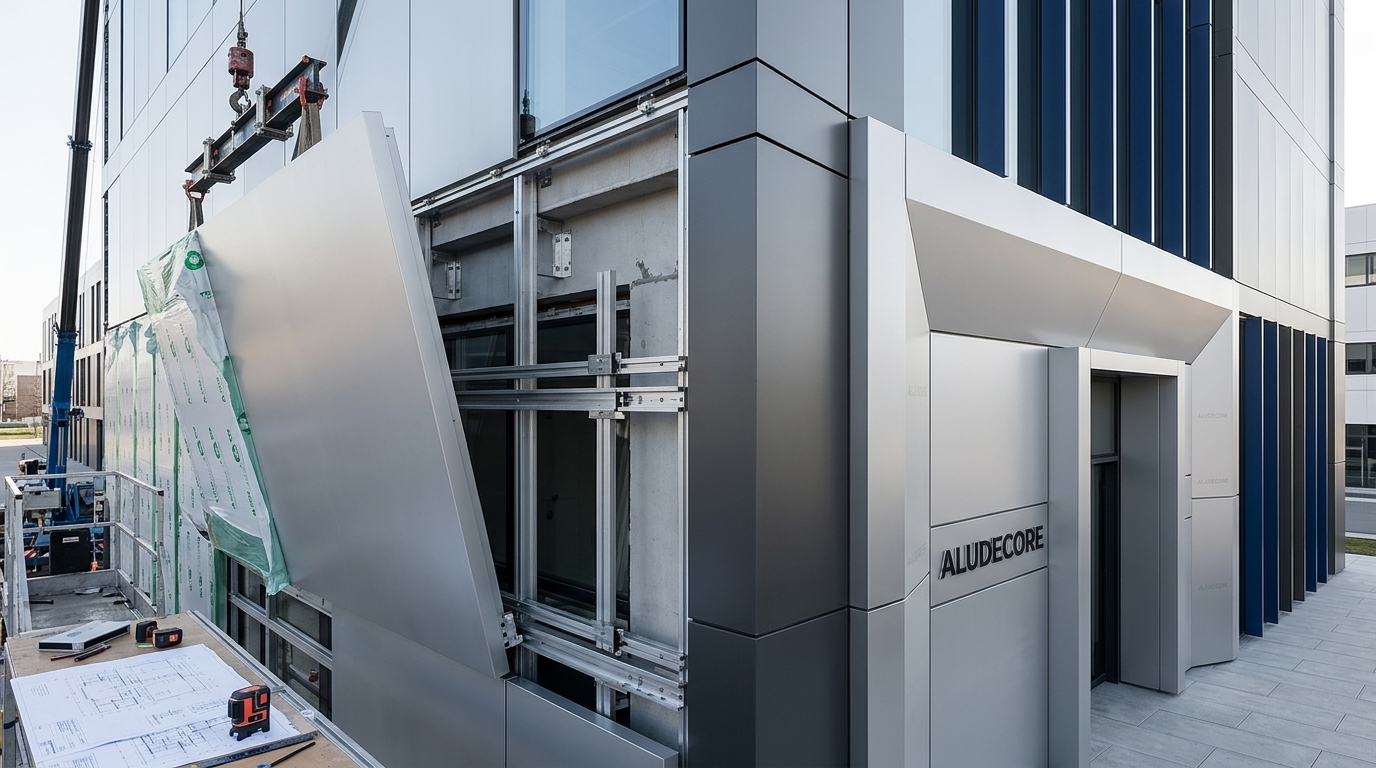

Особенности монтажа крупноформатной облицовки

Монтаж фасадных панелей большого формата требует точной подготовки подсистемы. Отклонения в положении кронштейнов или направляющих могут привести к несовпадению швов, напряжению в панели и нарушению плоскости.

Основные этапы работ:

1. Проверка основания и геодезическая разбивка фасада.
2. Установка кронштейнов и направляющих по рабочей документации.
3. Проверка плоскости, диагоналей и положения монтажных узлов.
4. Подача панелей к месту установки с защитой покрытия.
5. Временная фиксация и выравнивание элемента.
6. Окончательное крепление к подсистеме.
7. Проверка ширины швов и положения соседних панелей.
8. Контроль кромок, углов, примыканий и внешнего вида фасада.

Технологические вопросы крепления рассмотрены в статье о монтаже и креплении алюминиевых сотовых панелей .

Когда большие панели лучше разделить на модули

Иногда единая крупная панель выглядит привлекательно на визуализации, но оказывается неудобной для производства и монтажа. Разделение на модули может снизить массу одного элемента, упростить доставку и сделать замену более доступной.

Разделение плоскости оправдано, если:

• панель имеет слишком большую массу;
• невозможно безопасно поднять элемент;
• объект имеет ограниченный доступ;
• требуется регулярный ревизионный доступ;
• фасад имеет много проёмов и сложных примыканий;
• нужно снизить риск повреждения при транспортировке;
• требуется упростить локальный ремонт или замену.

Оптимальный формат — это компромисс между цельностью фасада, техническими возможностями, безопасностью монтажа и будущей эксплуатацией.

Большие панели для фасада по индивидуальному проекту

Если объект имеет нестандартную геометрию, крупный формат лучше проектировать по рабочим чертежам. В таком случае заранее согласовываются размеры, кромки, усиления, отверстия, швы, точки крепления и порядок монтажа.

По проекту можно предусмотреть:

• индивидуальные размеры каждой панели;
• радиусные, наклонные и криволинейные элементы;
• сложные кромки и угловые детали;
• отверстия под светильники, вентиляцию и оборудование;
• усиления и монтажные закладные;
• согласованный рисунок покрытия;
• монтажную маркировку;
• упаковку по очередности установки.

Для изготовления крупноформатных элементов можно заказать алюминиевые сотовые панели по чертежам .

Для объектов со сложными переходами, радиусами и нестандартными узлами используется направление разработки и производства фасадных элементов для сложной архитектуры .

Какие данные нужны для расчёта

Чтобы определить подходящий формат и подготовить коммерческое предложение, необходимо передать не только площадь фасада, но и архитектурную раскладку.

1. Фасады, планы и разрезы здания.
2. Размеры и геометрию облицовываемых участков.
3. Расположение окон, дверей, углов и примыканий.
4. Желаемую ширину и характер фасадных швов.
5. Требования к массе, жёсткости и покрытию.
6. Схему подсистемы и точек крепления, если она уже разработана.
7. Ограничения по доставке, подъёму и монтажу.
8. Визуализацию или референсы отделки.

Для стандартных фасадных задач можно ознакомиться с разделом алюминиевых фасадных панелей для облицовки зданий .

Что проверить перед заказом

• соответствует ли формат конструкции условиям фасада;
• рассчитана ли масса одного элемента и всей облицовки;
• выдерживает ли подсистема предусмотренную нагрузку;
• согласованы ли швы, кромки и угловые соединения;
• возможно ли доставить и поднять большие панели;
• предусмотрена ли защита покрытия при монтаже;
• есть ли доступ к отдельным элементам для обслуживания;
• совпадает ли фактическая конструкция с рабочей документацией.

Итог

Фасадные панели большого формата помогают создавать цельные архитектурные плоскости с небольшим количеством стыков. Но их размер должен определяться не только эстетикой, а конструкцией панели, жёсткостью, массой, подсистемой, логистикой и требованиями к монтажу.

Правильно спроектированные швы обеспечивают аккуратный внешний вид, компенсацию допусков и доступ к фасаду. Для сложных объектов наиболее надёжным решением становится изготовление крупноформатных элементов по рабочим чертежам и монтажной раскладке.
