Панели для криволинейных и радиусных фасадов: как проектируют сложную геометрию

Какие фасады считаются сложными

Сложным считается фасад, в котором облицовка не ограничивается простыми прямоугольными плоскостями. Это может быть радиусная стена, волнообразная поверхность, фасад с наклонными участками, переменной геометрией, большим количеством нестандартных узлов или переходами между разными плоскостями.

Для таких объектов недостаточно выбрать материал только по цвету и фактуре. Панель должна быть связана с геометрией здания, подсистемой, способом крепления, шагом швов и последовательностью монтажа. Поэтому панели для радиусных фасадов обычно проектируют индивидуально под конкретный объект.

К сложным фасадам относятся:

• радиусные фасады с постоянным или переменным радиусом;

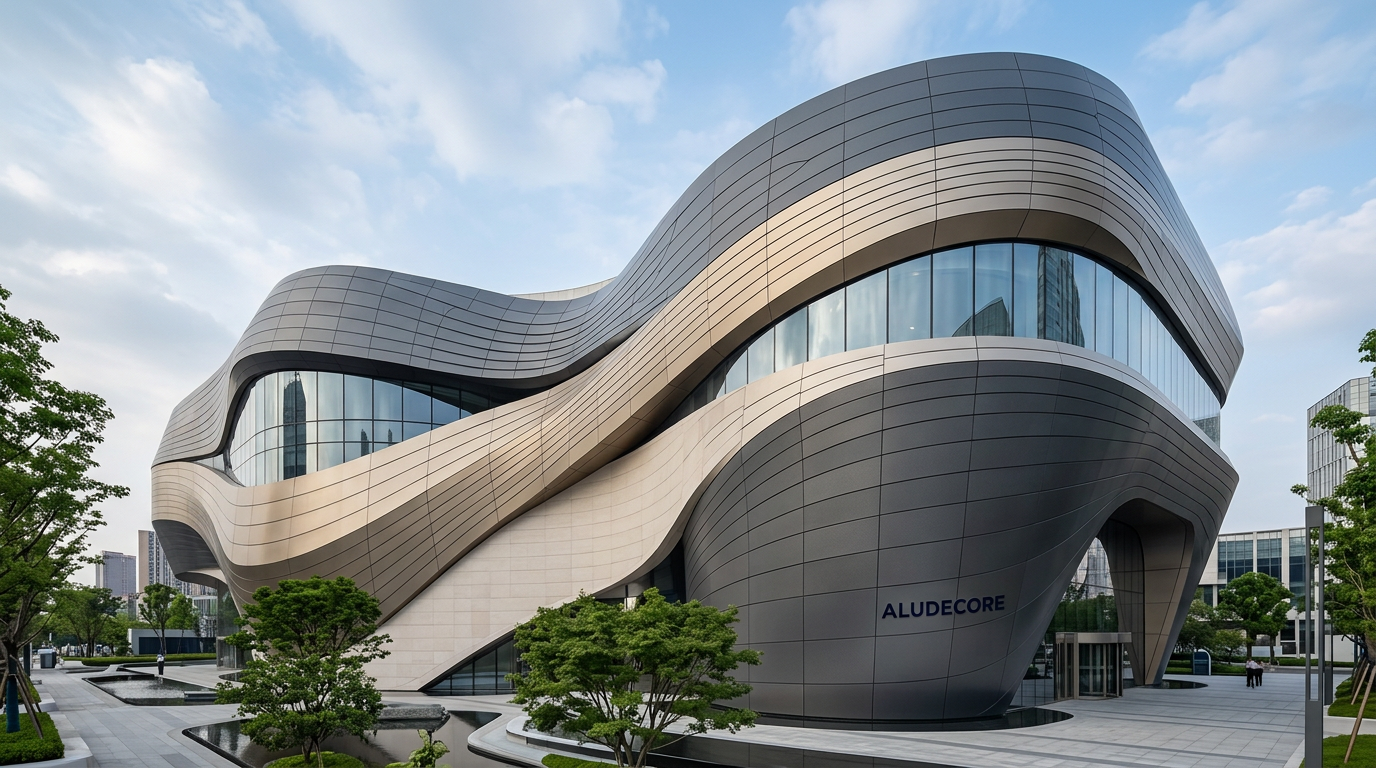

• криволинейные стены и плавные архитектурные поверхности;
• фасады сложной параметрии с нестандартной раскладкой панелей;
• входные группы с изогнутыми порталами и объёмными элементами;
• облицовка круглых и овальных колонн;
• фасады с наклонными плоскостями, изломами и переходами;
• декоративные экраны, козырьки и архитектурные оболочки;
• реконструируемые здания, где новая облицовка повторяет существующую геометрию.

Чем сложнее форма фасада, тем выше требования к исходным данным. Для расчёта могут потребоваться не только фасады и планы, но и 3D-модель, развертки, сечения, координаты точек, радиусы и монтажная схема.

Что важно при радиусных элементах

Радиусные фасадные панели отличаются от плоских элементов тем, что их форма должна точно повторять заданный изгиб. При этом важно сохранить внешний вид покрытия, геометрию кромок и корректную работу крепления.

Основной параметр радиусной панели — радиус изгиба. Он может быть постоянным, когда поверхность идёт по одной дуге, или переменным, если фасад имеет более сложную форму. Для каждого варианта отличаются требования к изготовлению, разметке, подсистеме и монтажу.

Перед проектированием радиусных панелей определяют:

• внутренний или наружный радиус элемента;
• длину дуги и высоту панели;
• направление изгиба относительно декоративного покрытия;
• допустимый формат панели и её жёсткость;
• ширину швов между соседними элементами;
• тип кромок и способ оформления торцов;
• расположение точек крепления и закладных элементов;
• возможность транспортировки изогнутых элементов без повреждений.

Особое внимание уделяют стыкам. На криволинейной поверхности даже небольшое отклонение в размере или радиусе может быть заметно сильнее, чем на плоской стене. Поэтому для радиусных фасадов важны точные обмеры, корректная развёртка и понятная монтажная нумерация.

Почему сотовые панели удобны для сложной геометрии

Алюминиевые сотовые панели часто рассматривают для сложных фасадов благодаря сочетанию небольшой массы и жёсткости. Сотовая структура позволяет создавать крупные облицовочные элементы, которые сохраняют плоскость или заданную форму при правильно рассчитанной конструкции.

Для радиусных и криволинейных фасадов это особенно важно: панель должна быть достаточно лёгкой для монтажа, но при этом не терять геометрию, не создавать случайных волн и не перегружать подсистему.

Если объект требует изготовления элементов под конкретные чертежи, можно рассмотреть фасадные панели на заказ . Для сложных фасадов это особенно актуально, потому что типовой формат редко совпадает с реальной геометрией здания.

Ограничения по формату и радиусу

Изогнутые алюминиевые панели требуют проверки не только по внешнему виду, но и по технологическим ограничениям. Чем меньше радиус и больше размер элемента, тем выше требования к материалу, оборудованию, упаковке и монтажу.

На практике ограничения определяются индивидуально: по типу панели, толщине, декоративному покрытию, направлению изгиба, способу крепления и допустимым отклонениям. Поэтому радиусные элементы желательно согласовывать на раннем этапе проекта.

Что влияет на допустимый формат:

• минимальный допустимый радиус изгиба для выбранной конструкции;
• толщина панели и жёсткость сотового заполнителя;
• размеры одного элемента по высоте и длине дуги;
• наличие загибов, рамок, закладных и усилений;
• тип декоративного покрытия и его поведение при изгибе;
• ширина швов и возможность компенсации отклонений;
• способ транспортировки и подъёма на объекте;
• доступ монтажников к точкам крепления.

Иногда крупную радиусную поверхность лучше разделить на несколько панелей. Это упрощает изготовление, снижает риск повреждений при перевозке и делает монтаж более контролируемым. При грамотной раскладке швы становятся частью архитектурного ритма, а не вынужденным компромиссом.

Крепление и подсистема для криволинейного фасада

Подсистема для сложного фасада должна повторять проектную геометрию и обеспечивать правильное положение каждой панели. Если каркас не соответствует радиусу или имеет отклонения, облицовка не сможет сформировать чистую криволинейную поверхность.

Для радиусных фасадов могут использоваться индивидуальные кронштейны, гнутые или сегментированные направляющие, закладные элементы и специальные узлы крепления. Выбор зависит от конструкции здания, размеров панелей, ветровых нагрузок и требований к обслуживанию.

При проектировании подсистемы учитывают:

• фактическую геометрию несущего основания;
• радиус и направление криволинейной поверхности;
• шаг кронштейнов и направляющих;
• точки крепления каждой панели;
• компенсацию температурных деформаций;
• ширину вентиляционного зазора, если фасад вентилируемый;
• доступ к крепежу при монтаже и возможной замене элементов;
• узлы примыкания к окнам, углам, кровле, цоколю и соседним плоскостям.

Скрытое и видимое крепление

Для сложных фасадов часто выбирают скрытое крепление, чтобы не нарушать чистую архитектурную поверхность. Но такая система требует точного совпадения закладных, крепёжных элементов и подсистемы.

Видимое крепление может быть проще в монтаже и обслуживании, но его нужно включать в архитектурную концепцию заранее. На радиусной поверхности крепёж особенно заметен, если его шаг не совпадает с ритмом панелей.

Ошибки при проектировании радиусных фасадов

Большинство проблем на сложных фасадах появляется из-за неполных исходных данных или попытки адаптировать типовую панель к нестандартной геометрии уже на этапе монтажа.

Ошибка 1. Не указан точный радиус

Формулировки вроде «изогнутая панель» или «радиусный фасад» недостаточны для производства. Нужны конкретные радиусы, длины дуг, сечения, развёртки и привязка к осям здания.

Ошибка 2. Нет 3D-модели или развёртки сложной поверхности

Для фасада сложной параметрии плоских фасадов в PDF может быть недостаточно. Если поверхность меняется по нескольким направлениям, лучше передать модель или детальные чертежи с координатами ключевых точек.

Ошибка 3. Слишком крупный формат без проверки технологии

Большая панель может выглядеть эффектно на визуализации, но оказаться неудобной для изготовления, перевозки или установки. Формат нужно проверять вместе с радиусом, массой и схемой крепления.

Ошибка 4. Несогласованное направление декоративного покрытия

Для покрытий под дерево, камень, бетон и другие фактуры направление рисунка имеет значение. На криволинейной поверхности неправильная ориентация может нарушить визуальную непрерывность фасада.

Ошибка 5. Подсистема проектируется отдельно от панелей

Если панели и каркас разрабатываются независимо, точки крепления могут не совпасть. Для радиусных элементов подсистема и облицовка должны проектироваться как единая фасадная система.

Ошибка 6. Не продуманы швы на переходах

Сложные участки обычно возникают там, где радиусная поверхность переходит в плоскую, где фасад встречается с углом, проёмом или другой облицовкой. Эти узлы нужно показывать отдельно.

Ошибка 7. Нет монтажной маркировки

На сложном фасаде панели могут отличаться друг от друга незначительно, но ставиться только в конкретное место. Без маркировки и схемы монтажа возрастает риск перепутать элементы.

Примеры применения

Фасадные панели для сложной геометрии применяют в проектах, где форма здания является частью архитектурного образа. Это могут быть как новые здания, так и реконструируемые объекты, которым требуется современная выразительная оболочка.

Входные группы и порталы

Радиусные панели используют для оформления входных групп, козырьков, порталов и навесов. Такие элементы хорошо работают в коммерческой архитектуре: они выделяют вход, помогают создать запоминаемый фасад и могут сочетаться с подсветкой.

Бизнес-центры и общественные здания

Для бизнес-центров, гостиниц, торговых пространств и общественных зданий криволинейные фасады позволяют уйти от простой плоской облицовки. Панели могут формировать плавные углы, волны, вертикальные акценты или крупные архитектурные плоскости.

Колонны и цилиндрические элементы

Изогнутые алюминиевые панели подходят для облицовки круглых и овальных колонн, пилонов, шахт и других вертикальных элементов. Здесь особенно важны одинаковая ширина швов, аккуратные кромки и точное совпадение сегментов.

Реконструкция фасадов

При реконструкции радиусные фасадные панели могут использоваться для обновления входных зон, цокольных уровней, коммерческих помещений первых этажей и фасадных вставок. Если важно снизить нагрузку на существующее основание, можно рассмотреть лёгкие фасадные панели для реконструкции зданий .

Какие файлы нужны для расчёта радиусных панелей

Для предварительной оценки можно передать визуализацию, размеры фасада и описание задачи. Для точного расчёта и производства радиусных панелей потребуется более подробный комплект исходных данных.

Желательно подготовить:

• фасады, планы и разрезы здания в PDF, DWG или DXF;
• 3D-модель сложной поверхности, если фасад имеет параметрическую форму;
• радиусы, длины дуг и высоты радиусных участков;
• развёртки криволинейных поверхностей;
• монтажную раскладку с нумерацией панелей;
• требования к формату, толщине и конструкции панели;
• описание декоративного покрытия и направления рисунка;
• схему подсистемы и предполагаемые точки крепления;
• узлы кромок, углов, торцов и примыканий;
• фотографии объекта, если речь идёт о реконструкции.

Если проект находится на ранней стадии, можно начать с архитектурной концепции и базовых размеров. Но перед производством все радиусы, форматы, швы, кромки и крепления должны быть зафиксированы в рабочей документации.

Панели для криволинейных фасадов

Панели для криволинейных и радиусных фасадов позволяют реализовывать архитектуру со сложной геометрией: плавные стены, радиусные входные группы, изогнутые порталы, колонны и фасады сложной параметрии. Для таких объектов особенно важны точные исходные данные, корректная раскладка и согласованная система крепления.

Алюминиевые сотовые панели удобны для подобных задач благодаря сочетанию небольшой массы, жёсткости, индивидуального формата и вариантов декоративной отделки. Но каждый радиусный элемент необходимо проверять по технологии, формату, покрытию, подсистеме и условиям монтажа.
